自動門無刷電機有的只有3根線，有的卻有8根線的原因？

    無刷電機有很多種，這里按照3線無刷電機和8線無刷電機來簡單說說。

    3根線的無刷電機大多是無霍爾的外置驅動無刷電機。

    8根線的無刷電機是內置霍爾傳感器的外置驅動無刷電機。

    這就是為什么有的無刷電機是3根線的無刷電機，有的是8根線的無刷電機。

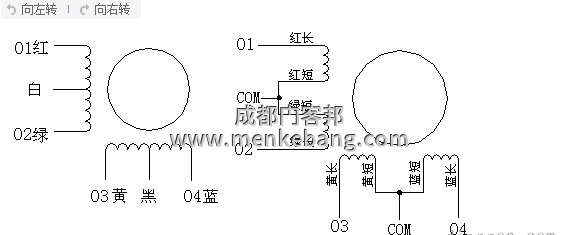

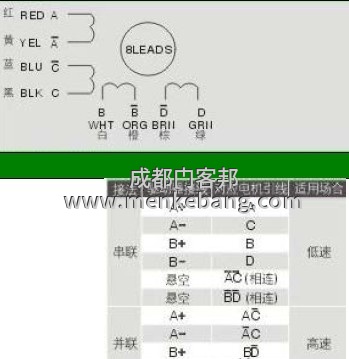

成都感應門電機8根線分別是什么,直流電機8根線接線實物圖如下：

 A．先用萬用表測量8個引線之間的電阻，可判斷出4組線圈引線；

B．由于只接1、6，2、8或1、6，7、4二個線圈電機也能正常轉動，所以，在4個線圈中任選2個，接在驅動器上；

如果松下自動門電機不轉，說明這2組線圈是A相線圈；另外2個線圈是B相的2個線圈；

如果電機轉動，說明這2個線圈一個是A相，一個是B相線圈；

C．接2組線圈讓電機轉動后，再從剩下的2個線圈中任選一個線圈，串聯在A相線圈上，如果電機電機正常轉動了，說明該線圈是A相的另一個線圈；

如果電機不轉，將這個線圈的正負對調后再試一次，如果電機還不轉，說明該線圈是B相的另一個線圈。

D．用上述同樣方法，可以確定最后一個線圈的極性。

　　四相八線步進電機接法 ：F1、F2接勵磁電源，H1和C1用連線連起來，H2、C2接直流電源。如果需要反轉只需改換一下連線這就是：將H1和C2連起來，H2、C1接直流電源就可以了。

四相八線和兩相四線步進電機的區別:

兩相步進電機在定子上只有兩個繞組，有四根出線，整步為1.8°，半步為0.9°。在驅動器中，只要對兩相繞組電流通斷和電流方向進行控制就可以了。而四相步進電機在定子上有四個繞組，有八根出線，整步為0.9°，半步為0.45°，不過驅動器中需要對四個繞組進行控制，電路相對復雜了。

更多請了解自動門控制裝置接線圖解。。。。。
