自動門接線說明書

1、電源不通，沒有送電導致無法運行解決方法：重新送電。

2、自動感應門感應器失靈解決方法：解除感應接線，按下“測試鍵”門都能正常運行后，同時排除其它存疑問題的部件后，更新電控器。

3、電控器失靈解決方法：解除感應接線，多次按下“測試鍵”門都不能正常運行后，檢查相接電機的線。同時排除其它存疑問題的部件后，更新電控器。

4、安全光線失靈解決方法：解除安全光線接線，門就能正規運行，更新安全光線或電控器，同時排除其它存疑問題的部件。

5、電機失靈解決方法：解除感應接線，多次按下“測試鍵”門都不能正常運行后，檢查相接電機的線。更新電機，同時排除其它存疑問題的部件后。

6、由于外接其他門禁設備，發出錯誤信號解決方法：解除門禁接線，多次按下“測試鍵”，門正常運行時，要檢修或更新聯接的門禁設備。

7、門體卡住解決方法：檢查門體結構變形情況，檢查損壞承重部件情況，重新加固或更新部件。

自動門控制器安裝應當由專業人員按照說明書的要求正確進行安裝。

電源線和電機動力線應選用線徑不小于1.5mm2銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

機內保險應使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用。電動門的門頭電機應接于機內的P1端子排。報警器應接于機內的P4端子排。

其他基本控制線應接于機內P2端子排。安裝接線時應參照產品所附的接線圖正確連接。

尤其要注意，不得將低壓控制線接于高壓端子上或將高壓控制線接于低壓端子上。控制器的接線安裝除本產品規定的事項外，其他事項應遵守電氣安全操作規程的有關規定。

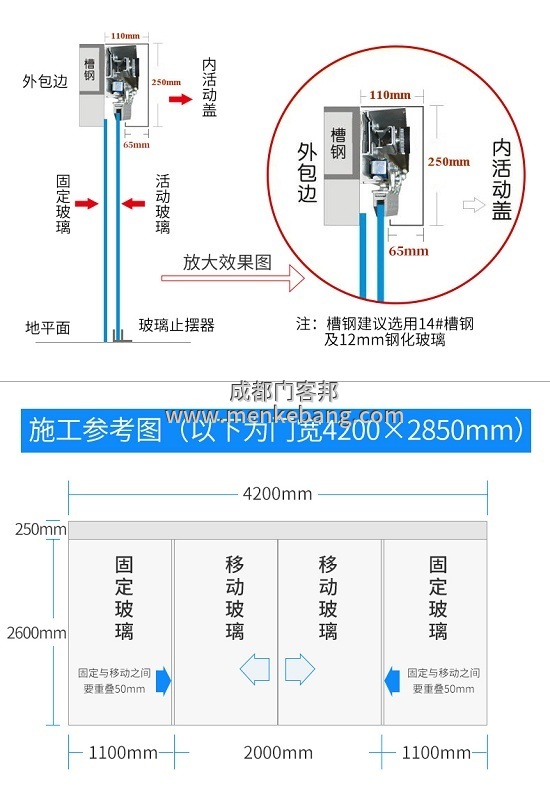

控制器的安裝位置根據用戶的具體情況選擇適當位置懸掛于五磁場干擾的墻體上。安裝高度距地面不應小于1.2m。引出的電纜應沿墻體固定牢固。通電前應對全部安裝工作進行全面檢查，確認無誤之后方可送電試機。探頭安裝于室外適當高度，角度可以調整。自動門接線說明書,自動門控制器接線說明書,自動門電機接線說明書,自動門感應器接線說明書如圖：

自動門控制器操作使用：

接通電源后，控制器數顯窗口中間應顯示“-”，此時為控制器的待機狀態。控制器面板上的四個按鍵分別是“關門”、“停止”、“開門”、“報警”。按下“開門”或“關門”鍵時，顯窗口應分別顯示“H”或“E”。此時門機拖動門體運動，控制器此時并有低頻訊響聲發出。門體在運動時，當限位開關起作用或自動延時動作，門體自動停止運動，此時低頻訊響聲自動停止發聲。由開門到關門，或有關們到開門轉換時，必須按動停止鍵方可進行轉換。

自動門控制器控制：

遙控器的“A”鍵對應手動開關的“開門”，“B”鍵對應手動開關的“停止”，“C”鍵對應手動開關的“關門”，“D”鍵對應手動開關的“報警”功能。使用時，按下遙控器相應的功能鍵約1――0.5S時門體將按照既定功能運動或停止，其操作過程同手動控制。遙控器的控制距離與現場的電磁場強弱、遙控發射器的電池電壓、氣候的變化等因素有一定影響，這是正常現象，使用拉桿天線可適當增加控制距離。

總結：我們上面介紹了自動門接線說明書，相信您對自動門接線也有一定的了解了吧。如需要提供技術支持，歡迎咨詢我們客服。
